性能特点
● 全新换能器设计：收发兼用，尺寸小（长度仅为19 cm），信号强、波形好,波形前端不失真，同时有效减少传感器卡管的现象；
● 首创无线深度记录轮：主机和深度记录轮之间采用无线连接，操作便捷，彻底摆脱连接线和插头损坏带来的烦恼。深度记录轮采用防尘、防水设计，防护等级超过IP65；
● 深度记录轮同时具备有线、无线连接方式，灵活方便；
● 国内率先采用电容式触摸屏,摒弃落后的电阻屏，带手套也可操作；
● 先进的首波定位算法，首波定位准确，大幅提高声参量判读的准确性，现场实时还原桩身缺陷，基本无需后期处理；
● 采用高性能A8+DSP主控处理单元，搭配10.4英寸工业高亮宽温液晶屏；
● 舍弃铝合金型材壳体，采用现代化工业造型设计，双料注塑壳体，防划、抗摔，保证机壳坚固、美观的同时带来“轻薄”机身，整机重量不到2.5kg；
● 换能器线轴采用集流环设计，信号电缆收放自如，再也不会扭断电缆。
1.3依据标准
《公路工程基桩动测技术规范》—JTG/T F81-01-2004
《铁路工程基桩检测技术规程》—TB 10218-2008
《建筑基桩检测技术规范》—JGJ 106-2014
《深圳市建筑基桩检测规程》—SJG09-2007
《超声法检测混凝土缺陷技术规程》—CECS21：2000
广东省标准《建筑地基基础检测规范》—DBJ15-60-2008
1.4技术指标
产品名称 | 多通道超声测桩仪 |
产品型号 | ZBL-U5600 | ZBL-U5700 |
主机 | 通 道 数 | 3 | 4 |
一次测试剖面数 | 3 | 6 |
主控单元 | 内置A8工控主板 |
显示屏 | 10.4英寸高清高亮液晶屏 |
操作方式 | 触摸屏 |
存储方式 | 内置电子硬盘（≥4GB）+大容量U盘 |
采集模式 | 同步连续快采 |
采样周期 | 0.05μs~1638.4μs多档可选 |
声时精度 | 0.05μs |
记录长度 | 512~4096 |
声时范围 | ±1677.7ms |
发射电压 | 65、250、500、1000 V四档可调 |
放大增益 | 82dB |
动态范围 | 154 dB |
增益精度 | 0.5dB |
频带宽度(12dB) | 2~500kHz |
接收灵敏度 | ≤10μV |
道间串扰 | ≤1/400 |
通讯接口 | USB、MiniUsb、WiFi、蓝牙 |
测试方式 | 平测、复测、加密、斜测 |
供电方式 | 内置 | 锂电池或移动电源 |
外置 | 220V AC/DC |
工作时间（h） | > 8 |
工作环境 | 温度 | -10℃~+40℃ |
湿度 | < 90%RH |
主机尺寸 | 270mm×220mm×75mm |
主机重量 | 2．5kg |
提升装置连接方式 | 有线、无线可切换 |
无线提升装置 | 最大传输距离 | ≥5米 |
分辨率 | 1cm |
工作时间 | ≥20小时 |
供电方式 | 内置锂电池 |
记录间距 | 2cm~25cm可选 |
提升速度 | > 60m/min（每米5个测点） |

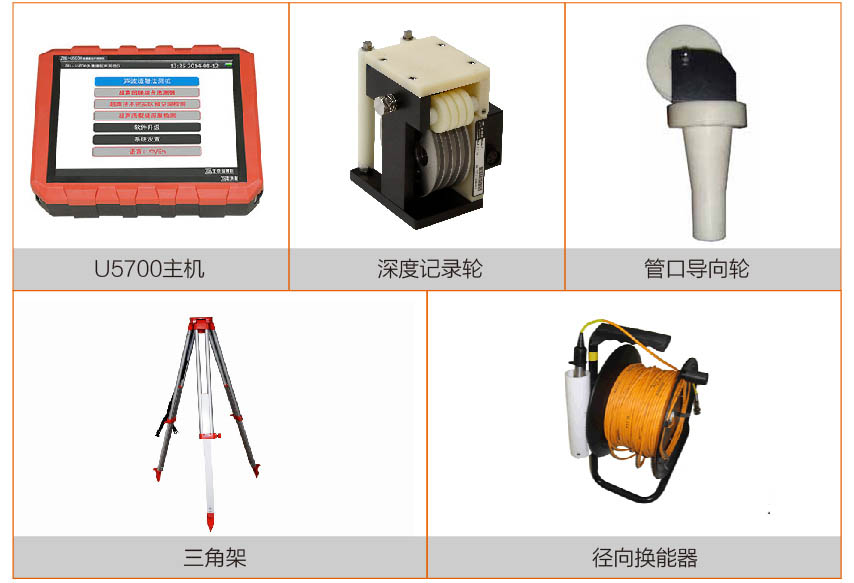

主要配置
