仪器原理:

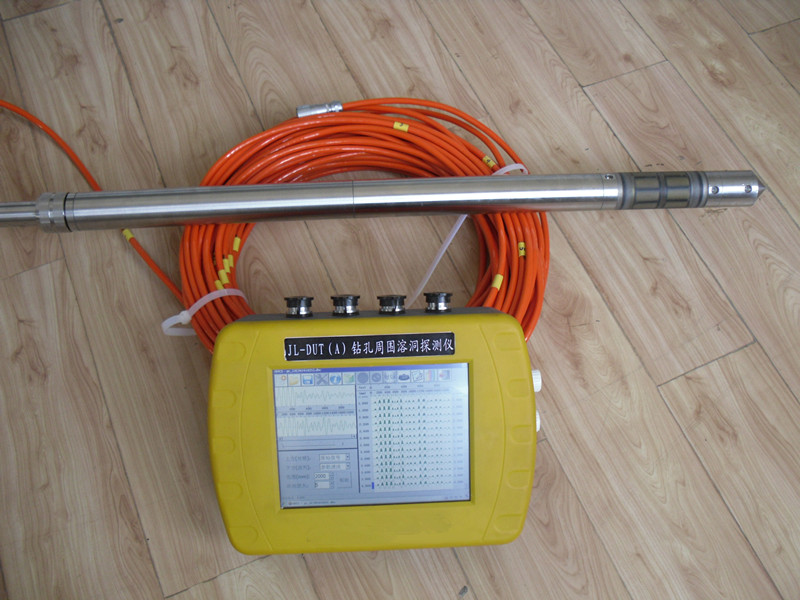

JL-DUT(A)钻孔周围溶洞探测成像仪的工作方式是利用钻孔进行钻孔超声波成像技术,其组成包括超声成像探头和主机。主机通过电缆与超声成像探头相连,进行数据采集、处理分析、存储和显示成像。超声成像探头在钻孔中以一定的速度下放,同时超声探头向钻孔周围360度空间发射和接收超声信号,从而扫描整个钻孔周围径1~2米范围围岩的地质情况,生成超声波探测影像图。超声探测影像图可以计算分析钻孔周围岩体内的有害地质体的距离、形状,确定平面体和钻孔的夹角。

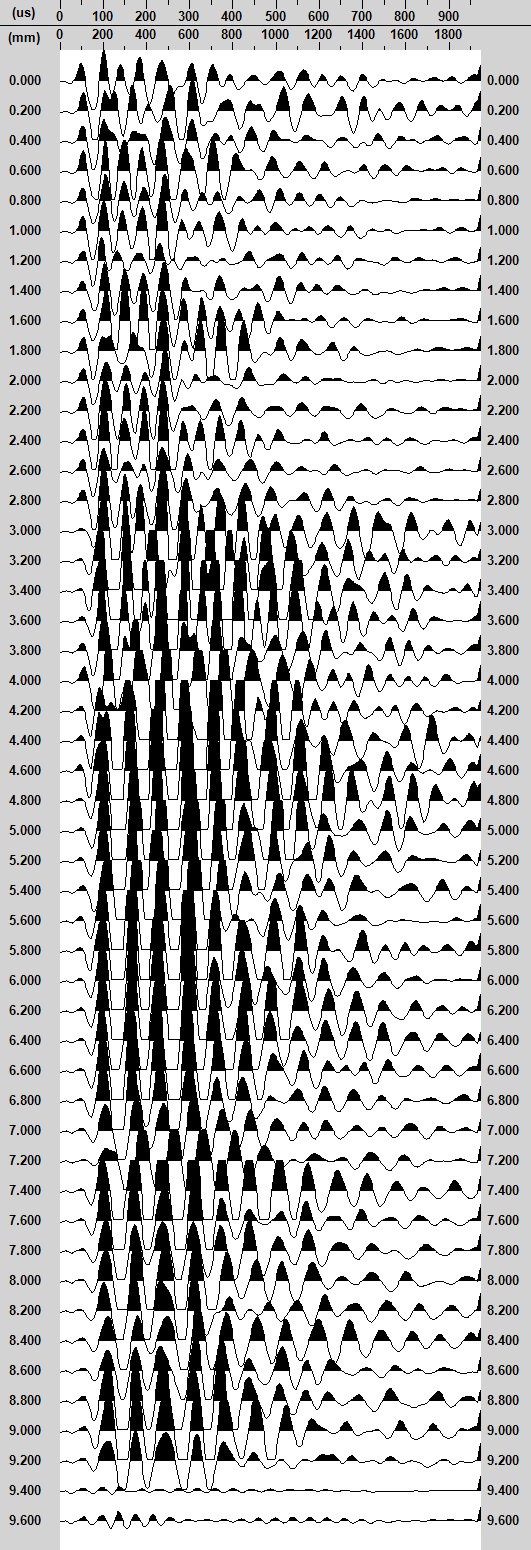

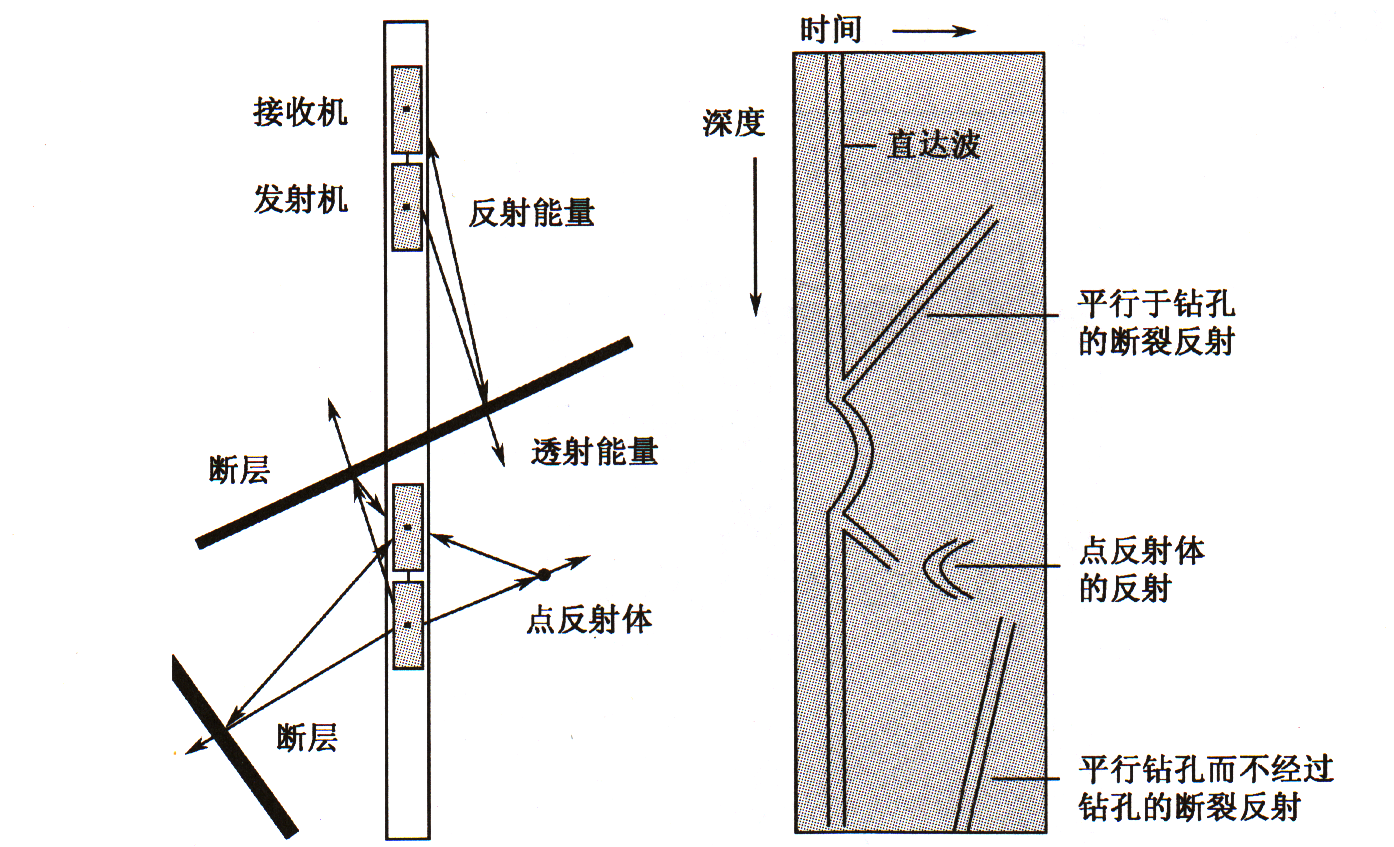

对断裂带和空洞探测成像建模图解 钻孔地质三维探测成像实测波列图
当超声探头在断裂带反射面的左边(上)部时,对断裂带上部分成图。
当超声探头到达反射面的右边(下)部时,对断裂带下部分成图。
溶洞反射体显示的图像为双曲线图。
主要技术指标:
1、钻孔地质三维探测成像仪主机:
① 通道:4;
② A/D分辨率:24bit
③ 输入带宽:1kHz~80kHz;
④ 动态范围:-7dB~130dB;
⑤ 测量方式:逐点测量,连续自动测量可选;
⑥ 数据接口:USB ;
⑦ 工作温度:-10℃~ +50℃;
2、超声成像探头:
① 探头超声频率:5kHz~50kHz;
② 发射接收方向:360°
③ 探头直径:40mm;
④ 探测钻孔直径:≧50mm;
⑤ 工作温度:-0℃~ +70℃;
3、探测半径:1~5米;
4、探测精度:≧60mm;
5、测试速度:0~3米/分钟;
6、连续工作时间:>8h;
7、供电电池:12V;
8、仪器重量:<10kg。
标准配置明细:
序号 | 名称 | 数量 | 单位 |
1 | 钻孔地质三维探测成像仪主机 | 1 | 台 |
2 | 电缆线40米 | 1 | 组 |
3 | 声波探头 | 1 | 个 |
4 | 计数编码器 | 1 | 个 |
5 | 计数器连接线 | 1 | 根 |
6 | USB转换线 | 1 | 根 |
7 | USB分线器 | 1 | 个 |
8 | 充电器 | 1 | 个 |
9 | 鼠标 | 1 | 个 |
10 | 备份软件U盘 | 1 | 个 |
11 | 产品使用说明书 | 1 | 本 |
12 | 产品合格证 | 1 | 本 |
13 | 仪器包装箱 | 1 | 套 |
14 | 真空硅脂 | 1 | 盒 |
成功工程案例

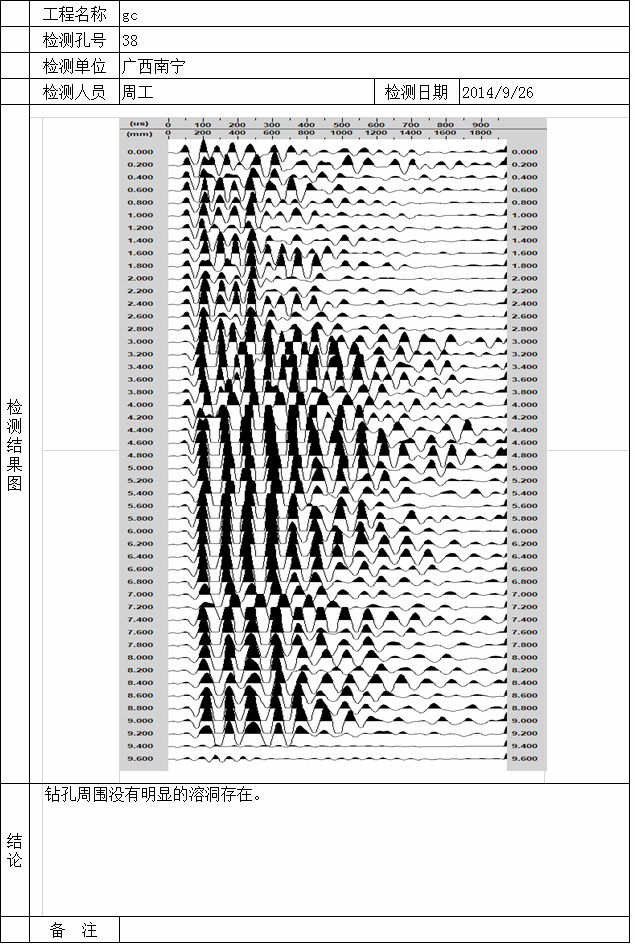

案例:广西省南宁某工地现场进行交货测试
时间:2014年9月20日-2014年9月27日给客户实地操作培训
地点:广西省南宁

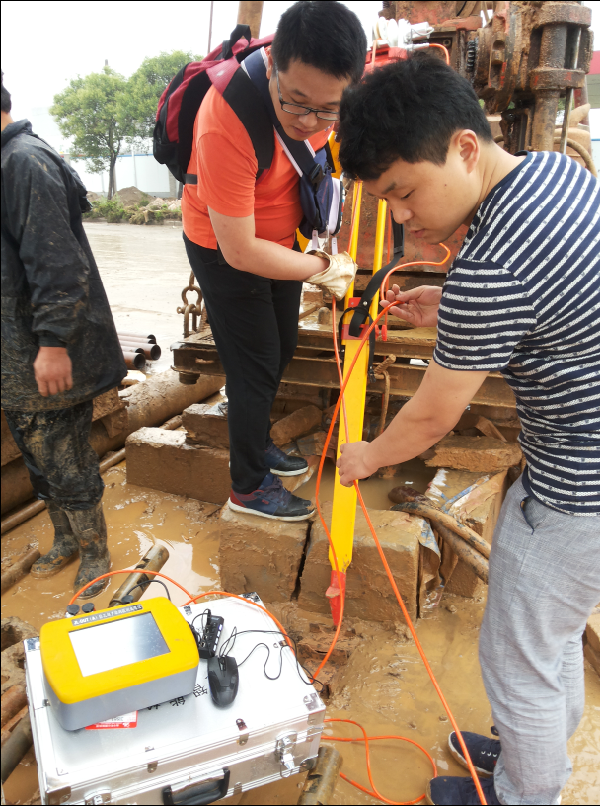

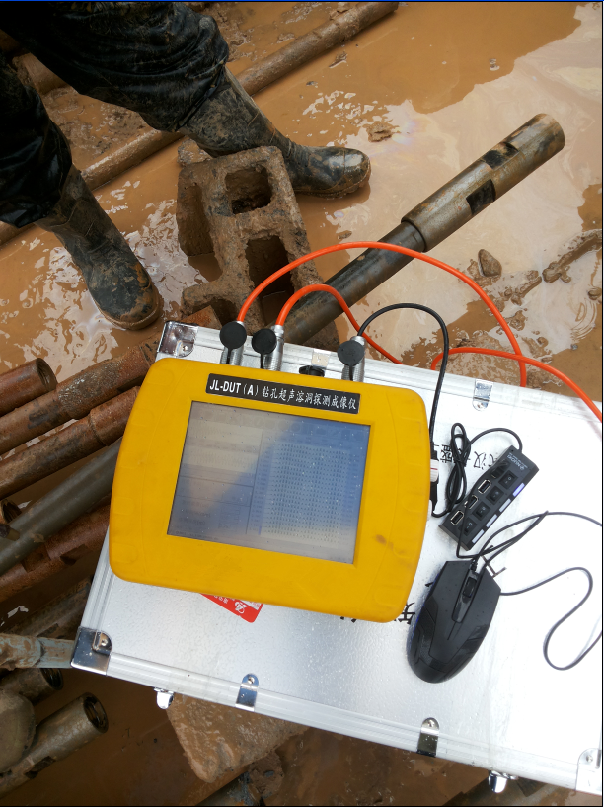

现场实地检测照片如下:
