1.1应用范围：
1、锚杆（锚钉桩）的质量检测（锚杆/索长度、灌浆密实度和锚固缺陷位置）；
2、长期运行锚杆的状态检测；
3、锚固工艺的快速选取：对不同锚固方法锚固的锚杆进行快速测试，可以对比评价其灌浆质量，选择最合适的锚固工艺。
1.2工作原理：
JL-MG(D)锚杆（索）质量检测仪由发射震源、检波器、主机和分析处理软件组成。发射震源产生的弹性波，沿着锚杆传播并向锚杆周围辐射能量，检波器检测到反射回波，并由检测仪对信号进行分析与存储。反射信号的能量强度和到达时间取决于锚杆周围或端部的灌浆状况。通过对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量
1.3系统特点：
1、采样精度高：仪器AD采样精度为24位，采样率为1000kHz，长度精度可达到8mm；
2、功耗低，连续工作时间长：仪器工作电压仅6伏，功耗0.8瓦，电池充电一次可以使用30小时；
3、储量大：可存储2.4万条实测数据；
4、对比性好：采样重复性好，大屏幕显示，同时显示三条曲线；
5、便携性好：主机尺寸230mm×180mm×65mm，重2.0kg，可单人工作；
6、界面美观友好：仪器中文界面，输入简单快捷；
7、分析软件功能强大：能智能建立锚杆锚固模型及相应分析参数，有多种辅助分析功能，如：数字滤波、频谱分析、积分、微分及相位分析和反射波自动提取功能（依据军事雷达信息捕作理论）；
8、直接将检测结果导入到EXCEL数表，打印检测结果图表；
9、结果报告输出模式和内容可根据需要定制，灵活方便。
1.4技术参数：
1、可测锚杆长度：1m～20m；可测锚索长度：5m～80m；
2、幅值测量级线性：±0.3dB/6dB；
3、声时长度不确定度：＜1.0%(锚杆长度大于1m)；
4、固态电子盘容量：4G；
5、A/D采样精度24位，浮点放大，采样率1000kHz；
6、液晶显示：8寸全反，显示精度640×480象素；
7、光电旋钮操作控制；
8、电池容量：充电4小时，可连续工作30小时，带背光工作6小时；
9、激发震源：可配冲击震源、大功率超磁声波发射震源和手锤等；

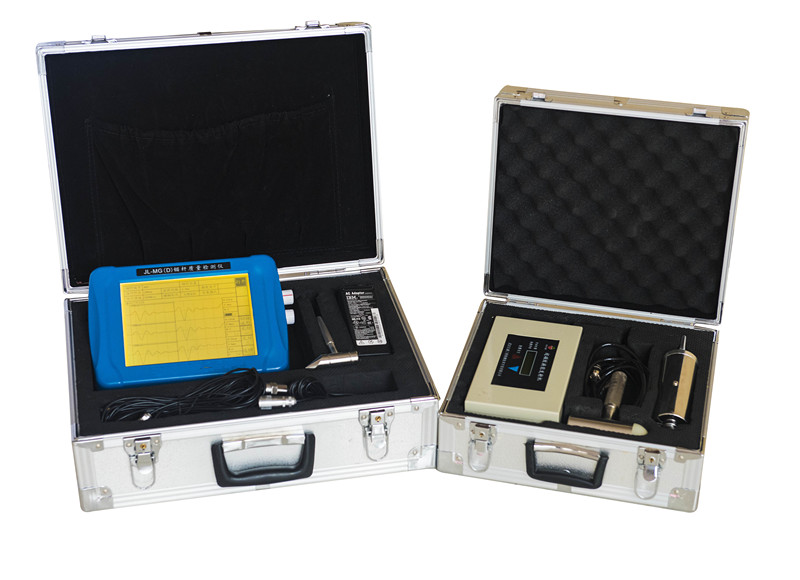

1.5标准配置
序号 | 名称 | 数量 | 单位 |
1 | JL-MG（D）锚杆（索）质量检测仪主机 | 1 | 台 |
2 | 锚杆质量检测仪仪器软件 | 1 | 套 |
3 | 震源小手锤 | 1 | 个 |
4 | 检波器 | 1 | 组 |
5 | 数据传输线 | 1 | 根 |
6 | 充电电源 | 1 | 个 |
7 | 航空机箱 | 1 | 个 |
8 | 超磁致发射震源控制器 | 1 | 个 |
9 | 超磁致发射震源 | 1 | 个 |
10 | 分析软件光盘 | 1 | 本 |
11 | 操作说明书 | 1 | 本 |
12 | 锚索传感器 | 1 | 个 |
13 | 锚索震源 | 1 | 根 |
14 | 信息电缆线 | 4 | 根 |
1.6成功工程案例
案例：某工地锚杆质量检测仪测试现场
时间：2012年11月8日-2012年11月10日给客户实地操作培训

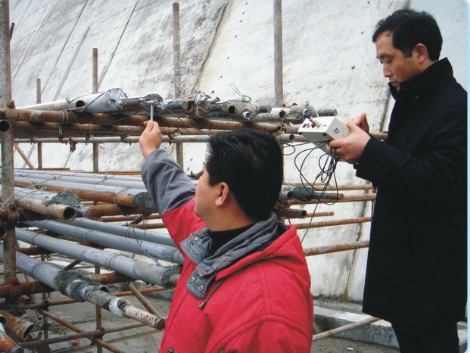

现场实地检测照片如下：

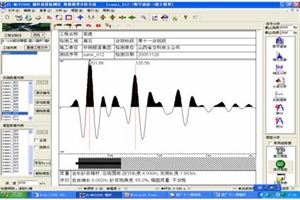

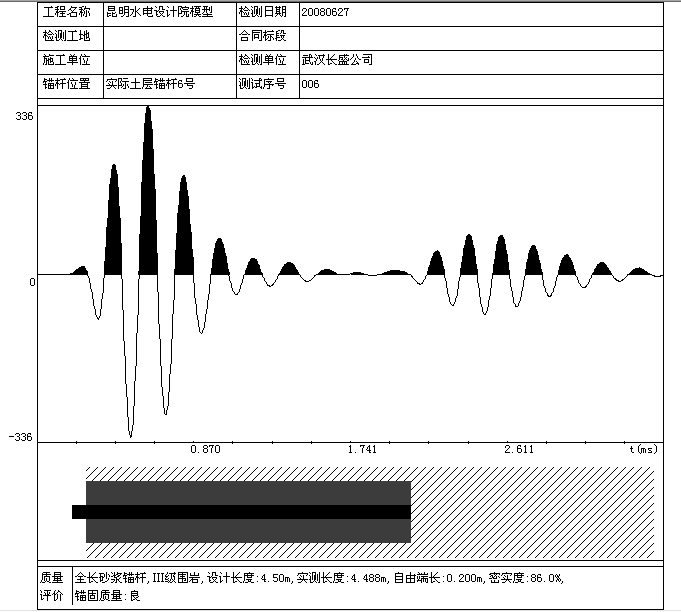

设计4m的锚杆，波速取4700m/s，右图：在4m处有一较弱的反射波，锚固质量优
实测锚杆资料：
